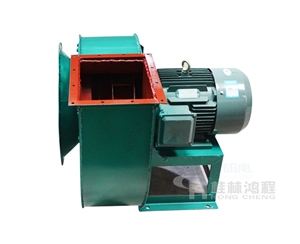

9-19 9-26D型高壓離心通風機

產品詳情

產品簡介：

9-19 9-26型高壓離心通風機一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質的氣體。介質溫度一般不超過50°C（最高不超過80°C )，介質中塵土及硬質顆粒含量不大于150mg/m³。

本通風機為單吸入式，機號有№ 4、 4.5、 5、 5.6、 6.3、 7.1、 8、 9、10、11.2、12.5、14、16共十三種。

通風機可制成左旋或右旋兩種型式。從電動機一側正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；葉輪逆時針旋轉，稱為左旋風機，以“左”表示。

風機的出口位置以機殼的出風口角度表示。“ 左” 、 “右” 均可制成 0°、45°、90°、135°、180°、225°共六種角度。

風機的傳動方式為A式(№4～6.3)、C(№7.1～16)、D(№7.1～16)三種。

產品特點：

1. 9-19型風機葉片為12片，屬前向彎曲葉型。葉輪擴壓器外緣最高圓周速度不超過140m/s.葉輪成型后經靜、動平衡校正，運轉平穩。
2. 機殼用普通鋼板焊接成蝸形殼整體。
3. 進風口為收斂式流線型的成整體結構，用螺栓固定在前蓋板組上。
4. 傳動部分由主軸、軸承箱、聯軸器或皮帶輪等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用40#機械油潤滑。
5. 機殼與底座制成整體結構，便于安裝。

產品參數：

機號 No	轉速 r/min	配用電機		流量 m³/h	全壓 Pa
機號 No	轉速 r/min	型號Type	功率KW	流量 m³/h	全壓 Pa
4A	2900	Y132S1-2	5.5	2198-3215	3852-3407
4.5A	2900	Y132S2-2	7.5	3130-3685	4910-4776
4.5A	2900	Y160M1-2	11	3963-4792	4661-4256
5A	2900	Y160M2-2	15	4293-6349	6035-5381
5A	2900	Y160L-2	18.5	6762	5180
5.6A	2900	Y180M-2	22	6032-7185	7610-7400
5.6A	2900	Y200L1-2	30	7766-9500	7218-6527
6.3A	2900	Y225M-2	45	8588-11883	9698-8915
6.3A	2900	Y250M-2	55	12699-13525	8636-8310
7.1D	2900	Y280S-2	75	12292-14643	12427-12078
7.1D	2900	Y315S-2	110	15826-19360	11776-10635
8D	2900	Y315M-2	132	17584-20947	15955-15504
	2900	Y315L2-2	200	22640-27696	15112-13634
	1450	Y180M-4	18.5	8792-12166	3834-3529
	1450	Y200L-4	30	13001-13848	3421-3294
9D	1450	Y200L-4	30	12518-14913	4869-4736
9D	1450	Y225-4	45	16118-19717	4620-4181
10D	1450	Y250M-4	55	17172-21465	6143-5920
10D	1450	Y280S-4	75	23612-30052	5761-5065
